DZ30LE-32漏电断路器

产品中心

DZ30LE-32漏电断路器

产品描述


一、用途

　　DZ30LE-32漏电断路器(以下简称断路器),适用于交流50Hz或60Hz、额定工作电压230V、额定电流32A电路中,额定短路分断能力不超过4500A的保护配电线路中,作为线路不频繁接通,分断和转換之用,具有过载、短路和漏电(触电)保护功能。
断路器符合GB/T16917.1标准要求

二、 正常工作和安装条件

● 海拔高度：不超过2000米；
● 周围空气温度：不超过+40℃,不低于-5℃,且24小时内平均值不超过+35℃；
● 安装地点的相对湿度：在最高温度为+40℃时不超过50%,在较低温度下允许有较高的相对湿度例如20℃时达90%,并考虑到因温度变化发生在产品表面上的凝露；
● 安装条件: 安装在无冲击振动及无雨雪侵袭的地方;在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘；
● 污染等级: 2；
● 安装类别: Ⅲ；

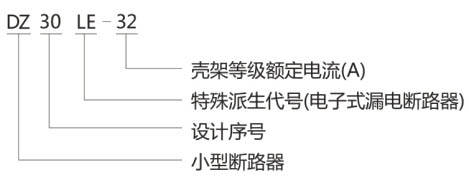

三、 型号及含义


四、主要技术参数和性能

● 断路器极数为: 2P(1个保护极,N极可开闭)
● 断路器的瞬时脱扣型式为: C型
● 断路器的额定电流为: 6A、10A、16A、20A、25A、32A；
● 断路器的额定剩余动作电流: 30mA
● 断路器的额定工作电压为 :230V
● 过电流脱扣特性：断路器在正常安装条件和基准环境下(30-35)℃下,过电流脱扣特性符合表2的规定。

表2

序号

脱扣类型

额定电流In

试验电流A

脱扣时间

预期结果

起始状态

1

C

所有值

1.13In

t≤1h

不脱扣

冷态

2

C

所有值

1.45In

t<1h

脱扣

紧接着序号1试验后

3

C

所有值

2.55In

1s<t<60s

脱扣

冷态

4

C

所有值

5In

t≤0.1s

不脱扣

冷态

5

C

所有值

10In

t<0.1s

脱扣

冷态


产品型号

额定电流A

额定短路分断能力A

COSΦ

额定剩余动作电流IΔno(mA)

额定剩余不动作电流IΔno(mA)

分段时间

DZ30LE-32

6≤In≤32

4500

0.75~0.80

30

15

t≤0.1s

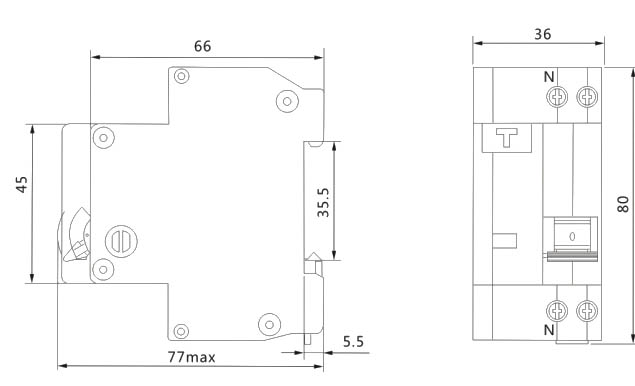

五、外形尺寸与安装尺寸
