DZ47LE-100漏电断路器

产品描述


适用范围

  DZ47LE-100剩余电流动作断路器适用矛交流50Hz,额定电压单极两线 二级230V,三极、三极四线、四极400V,额定电流从63A到100A的线路中,当人 身触电或电网泄漏电流超过规定值时,剩余电流动作断路器能够在极短的时间内迅 速切断故障电源,保护人身及用电设备的安全,同时可以保护线路和电动机的过载 或短路,亦可以作为线路的不频繁转换及电动机的不频繁起动之用。
  产品符合标准:GB16917.1和IEC6009-1

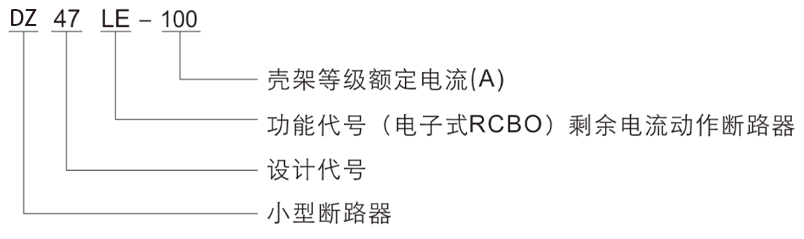

型号及含义




正常工作和安装条件


1环境温度:-5~+40℃,24h的平均值不超过35℃。
2海拔高度:安装地点的海拔不超过2000m。
3安装类别: III 级。
4污染登记,3级。
5 安装方式:采用TH35-7.5型钢安装轨安装。
6安装条件:
安装场所的外磁场任何方向均不应超过地磁场的5倍;剩余电流动作断路 器一般应垂直安装,各方位倾斜度不超过5;手柄向上为接通电源位置安装处 应无显著冲击和振动。

主要参数及技术性能

1. 分类
1.1 极数:单极两线(1P+N)、二极(2P)、三极(3P)、三极四线(3P+N)、四极(4P)
1.2 短路脱扣特性::5~10lna

2主要技术参数
2.1 额定电压单极两线、二级:230;
  三极、三极四线、四极:400
2.2 额定电流ln(A): 63、80、100:
2.3 壳架等级额定电流Inm(A): 100;
2.4 额定剩余动作电流I△n(A): 0.03、0.1、0.3:
2.5 额定剩余不动作电流IAn(A): 0.51△n OOFF
2.6 额定短路分断能力Icu(A): 4000
2.7 额定剩余接通和分断能力I△m(A): 2000
2.8 剩余电流动作的分断时间(见表1)

表1

序号

l△n

mA

最大分断时间(s)

1△n

21△n

51△n

10△n

一般型

≥30

0.1

0.06

0.04

0.04


2.9 过电流保护特性(见表2)。
表2

起始状态

试验电流

规定时间

预期结果

备注



In=63A In>63A



冷态

1.13ln

t≤1h t≤2h

不脱扣

-

紧接着前项试验后进行

1.45ln

t<1h t<2h

脱扣

在5s内稳定上升到规定值

冷态

2.55ln

1s<t<60s

脱扣

In≤32

冷态

2.55ln

1s<t<120s

脱扣

In≤32

冷态

5ln

t≤0.1s

不脱扣

通过闭合辅助开关接通电源

冷态

10ln

t<0.1s

脱扣

通过闭合辅助开关接通电源


2.10 机械电气寿命 电气寿命:1500次, 机械 金:8500次 COSФ=0.85~0.9
2.11 绝缘耐冲击电压性能
  Uimp(V): 4000;
2.12 剩余电流动作断路器在峰值电流为200A冲击电流和峰值电压为4000V浪涌过电压 作用下,具有承受能力,且不引起误动作。

工作原理

  将剩余电流动作断路器手柄扳向ON位置时,通过机械机构带动动触头向静触头运动并与静触头可靠接触,接通电路。当线路发 生过载故障时,过载电流使热双金属元件弯曲并推动杠杆使得机械锁定机构复位,动触头迅速离开静触头,从而实现分断线路的功 能;当线路发生短路故障时,短路电流使瞬时脱扣器动作,铁心顶杠推动杠杆使得锁定机械复位,实现分断功能。当线路发生剩 余电流或触电故障时,零序互感器输出的信号触发可控硅导通,使剩余电流脱扣器铁心动作,推杆推动断路器脱扣,使剩余电流动 作断路器在极短时间内切断电源,从而实现剩余电流保护功能。

接线

  适用于(10-50)mm²导线连接,接线端子拧紧力矩不大于3.5N・m。安装前应选择合适的导线:将剩余电流动作断路器接于线路 中,推荐导线的截面积见表3,并检查剩余电流动作断路器与所使用的正常工作条件是否相符。
表3

额定申流In (A)

63

80

100

标称铜导线面积(mm2)

16

25

35


产品特点

1.剩余电流动作断路器操作机构为带储能式自由脱扣机构,触电快速闭合,克服了因人力操作手柄速度快慢带来的不利影响,大大提高了产品使用寿命;在正常工作时,触头只能停留在闭合或断开位置。
2.剩余电流脱扣器内的零序互感器、电子判别控制电路元件性能高,工作稳定,抗干扰性强,确保了产品可靠工作。
3.带指触防护组合型接线端子,安全性高。
4.壳体和部件均采用高阻燃、耐高温、 耐冲击塑料制成。
5.产品体积小,重量轻,结构紧凑,模数化设计。
6.外型独特,合理的利用了空间布局。

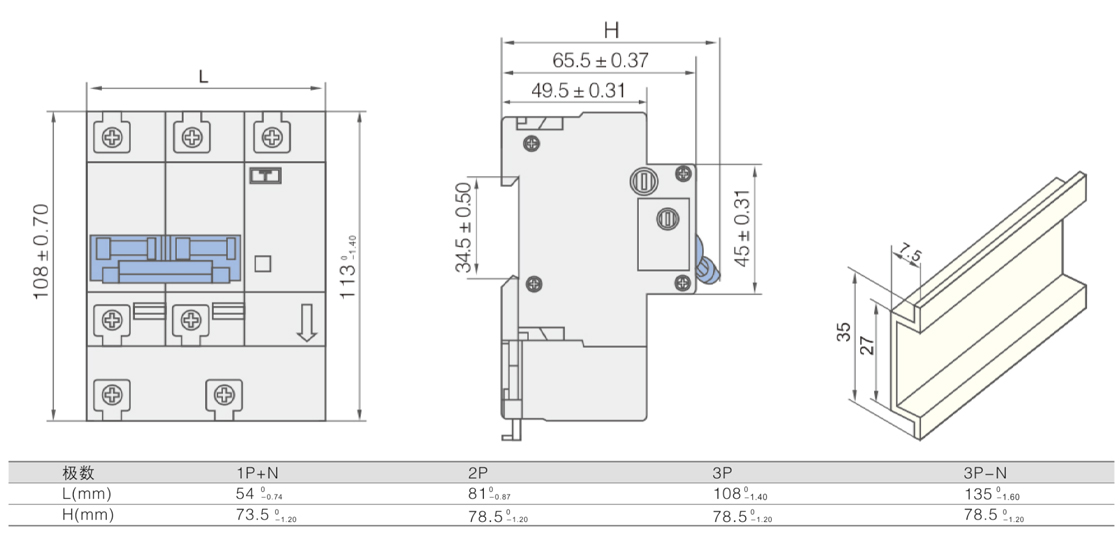

外形及安装尺寸
