XJD-12GD三工位一体式户内真空断路器
- 联系我们
- 电话：400-101-8218
- 手机：138-6871-9555
- 邮箱：13868719555@163.com
- 网址：http://www.chymgf.com
产品描述
概述
XJD-12GD系列户内高压三工位真空断路器具有优异的电气、机械性能，机构可靠稳定、寿命长。主回路采用固封极柱，提高了断路器的环境适应性和绝缘可靠性；可靠的机械和电子性能，延长的机械寿命和电子寿命，使断路器的免维护成为可能。其可用于3.6-12kV电力系统，作为电网设备，工矿企业动力设计的保护盒控制单元，适用于各种不同性质的负荷和频繁操作、多次开断短路电流的场合。产品拥有完善的机械和电气联锁装置，具有极高的操作稳定性和可靠性，确保操作人员和设备的安全，确保用电安全。
◆采用固封极柱技术。
◆产品采用模块式设计：框架结构，集成了隔离开关、固封真空断路器、接地开关、传感器、联锁机构、操作机构为一体的高性能小型化高压电气产品。
◆适配柜体尺寸为（450×1000×1800）mm。
◆旋转式隔离开关，分闸后具有可见的断口。
◆隔离开关、断路器、接地开关之间有强制机械联锁，防止误操作。
◆断路器采用模块式操作机构、可独立更换或检修、互换性好。可以用手动操作，也可选用交、直流储能操作。实现远程控制。
◆柜门与接地开关设计有可靠联锁结构，确保操作人员的安全。

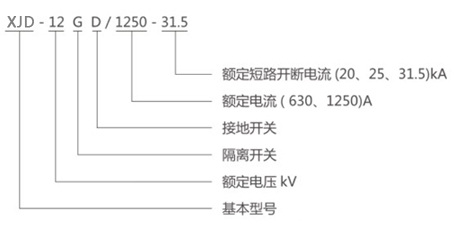

型号及含义
注：如不带接地开关，接地操作轴起联锁轴的作用，外形尺寸不变。
使用环境条件
周围环境温度：-25℃+40℃；
◆相对湿度：日平均值<95%，月平均值<90%；
◆海拔高度：不高于1000m；
◆地震烈度：不超过8度：
◆使用场所：无爆炸危险、化学和剧烈振动及污秽。
◆海拔高度1000米以上使用条件
◆在海拔高度超过1000米的时候。空气密度相对会下降，这将影响到电器的保护系数。
◆使用者在选用开关的时候必须作有关计算。
◆建议计算方式：
找出指定地点的高度H，按GB311.1规定计算出（公式1）相关的高度系数Ka，将开关的雷电冲击耐受电压、工频耐受电压乘以Ka，所得到的数值是开关用在高海拔高度H时，同时在1000米以下的环境内必须达到的耐压参数。

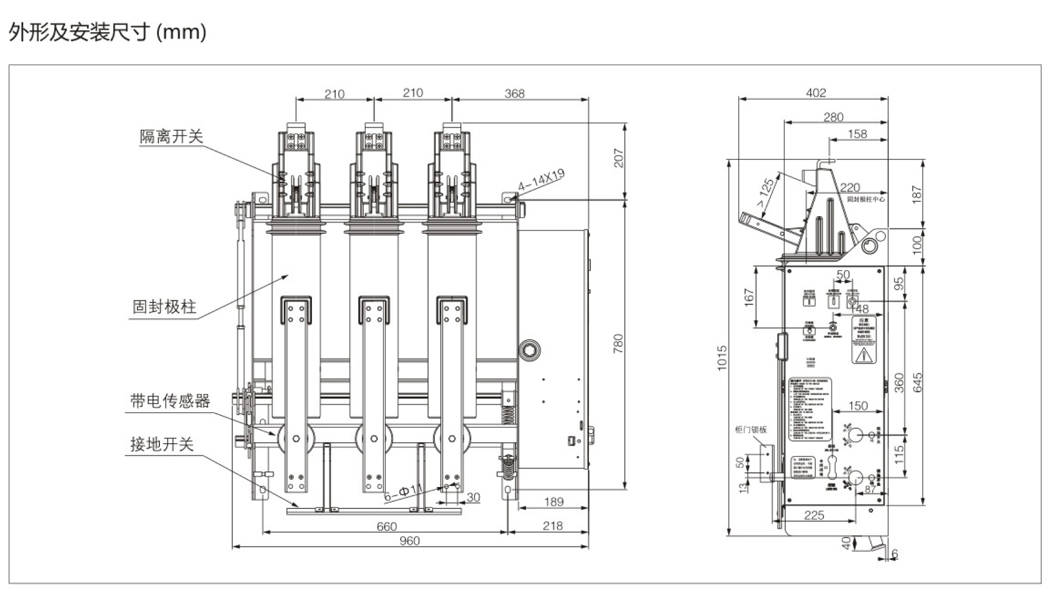

适用柜型
可装配在小型固定柜、环网柜或箱变。

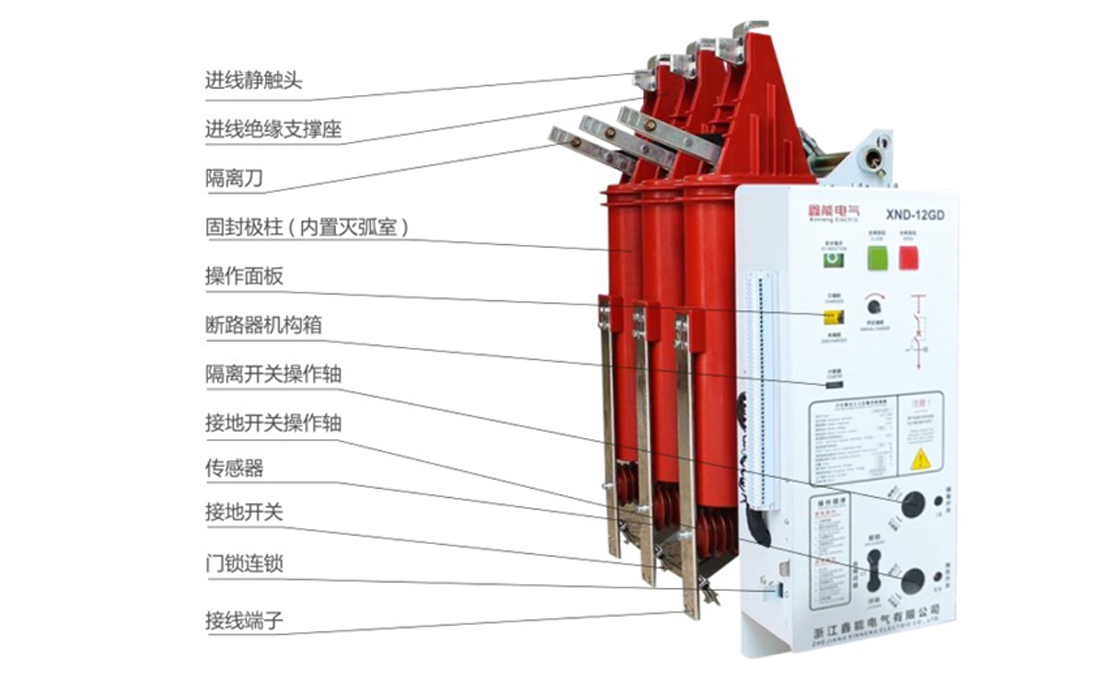

XJD-12GD系列户内高压三工位真空断路器主回路纵向布置，上部为隔离开关、中部为真空断路器、下部为接地开关，操作机构、断路器机构、联锁机构位于开关前部。本开关可以倒安装。
安全优异的固封极柱
高可靠性、稳定的绝缘性能、结构更坚固、小型化、面维护、更环保、抗机械性能高。
可视隔离断口
旋转式隔离开关，分闸后具有可视断口。
模块式操作机构
断路器采用模块式操作机构、可独立更换或检修、互换性好。可以用手动操作，也可选用交、直流储能操作，实现远程控制。
三轴分步操作、可靠地机械联锁
隔离开关、断路器、接地开关单独一个轴轴操作，3轴之间有强制机械联锁，防止误操作。
出线端带非接触式带电显示传感器
无电容、采用非接触式感应技术，安全可靠！
柜门与连接开关设计有可靠联锁结构
确保操作人员的安全，免调整的柜门闭锁。
主要技术参数
|
项目 |
单位 |
参数 |
||
|
额定电压 |
kV |
12 |
||
|
（1min）额定短时工频耐受电压：相间/断口 |
42/48 |
|||
|
额定雷电冲击耐受电压（峰值）：相间/断口 |
75/85 |
|||
|
二次回路工频耐受电压（1min） |
V |
2000 |
||
|
额定频率 |
Hz |
50 |
||
|
额定电流 |
A |
6301250 |
||
|
额定短路开断电流 |
kA |
20 |
25 |
31.5 |
|
额定峰值耐受电流 |
kA |
50 |
63 |
80 |
|
额定短路关合电流 |
kA |
50 |
63 |
80 |
|
4s额定短时耐受电流 |
kA |
20 |
25 |
31.5 |
|
额定短时耐受电流持续时间 |
s |
4 |
||
|
额定单个/背对背电容器组开断电流 |
A |
630/400 |
||
|
额定电容器组关合涌流 |
kA |
12.5（频率不大于1000Hz） |
||
|
额定短路电流开断次数 |
次 |
30 |
||
|
机械寿命（隔离开关/断路器/接地开关） |
3000/10000/3000 |
|||
|
动、静触头允许磨损累计厚度 |
mm |
3 |
||
|
额定合闸操作电压 |
V |
AC24/48/110/220 DC24/48/110/220 |
||
|
额定分闸操作电压 |
||||
|
储能电机额定电压 |
V |
AC24/48/110/220DC24/48/110/220 |
||
|
储能电机额定功率 |
W |
70 |
||
|
储能时间 |
s |
≤15 |
||
|
触头开距 |
mm |
9±1 |
||
|
超行程 |
3.5±1 |
|||
|
触头合闸弹跳时间 |
ms |
≤2 |
||
|
三相分、合闸不同期性 |
≤2 |
|||
|
分闸时间（额定电压） |
≤40 |
|||
|
合闸时间（额定电压） |
≤60 |
|||
|
平均分闸速度（触头刚分~6mm） |
m/s |
0.9~1.3 |
||
|
平均合闸速度（6mm~触头刚合） |
0.5~1.1 |
|||
|
触头分闸反弹幅值 |
mm |
≤2 |
||
|
触头合闸接触压力 |
N |
2400±200（20-25kA）3100+200（31.5kA） |
||
|
额定操作顺序 |
O-0.3s-CO-180s-CO |
|||
配置
|
配置 |
参数 |
备注 |
|
储能电机 |
75W |
标配 |
|
合闸线圈 |
A(D)C24~220V |
标配 |
|
分闸线圈 |
A(D)C24~220V |
标配 |
|
隔离开关辅助开关 |
1开1闭5A |
标配 |
|
接地开关辅助开关 |
1开1闭5A |
标配 |
|
储能机构辅助开关 |
2开1闭5A |
标配 |
|
断路器辅助开关 |
8开8闭5A |
标配 |
|
防跳装置 |
A（D）C24~220V |
标配 |
|
带电传感器（感应式） |
非接触式 |
标配 |
|
闭锁装置 |
A(D)C24~220V |
选配 |
|
过流脱扣器 |
3.5A、5A |
选配 |
|
欠压装置 |
A(D)C24~220V |
选配 |
参照右边的开关操作指示牌，说明如下：
双重联锁：断路器、隔离开关、接地开关设置强制机械联锁操作；
断路器和隔离开关、接地开关设计防误操作闭锁装置。
隔离开关、接地开关分别是独立一根轴分步操作的，两操作轴之间设置强制机械联锁操作,
开关分合闸操作后请从观察窗确认其各自分合闸状态。
断路器、隔离开关、接地开关、柜门的联锁
·接地开关分闸后、隔离开关才能合闸；隔离开关合闸后、接地开关不能合闸。
·合闸闭锁处于闭锁位置时，断路器才能合闸，隔离开关和接地开关不能操作。
·合闸闭锁处于解锁位置时，断路器不能合闸，隔离开关和接地开关才能操作。
·断路器合闸后，合闸闭锁不能解锁，隔离开关和接地开关不能操作。
·接地开关合闸后，才能打开柜门。
·关上柜门后，接地开关才能分闸。
合闸闭锁的操作
旋转闭锁操作轴外圈90°（解除定位），朝闭锁方向推到极限位置再旋转操作轴外圈90°（定位）。
2、解锁
旋转闭锁操作轴外圈90°（解除定位），朝解锁锁方向推到极限位置再旋转操作轴外圈90°（定位）。
断路器的操作
1、用专用储能手柄进行储能。
2、合闸：接合闸按钮。（如带合闸闭锁或欠压装置须二次回路通电后方能合闸）
3、分闸：按分闸按钮。
电动操作
2、合闸：按控制回路中的合闸按钮。
3、分闸：按控制回路中的分闸按钮。
隔离开关的操作
逆时针方向为隔离开关合闸。
柜门闭锁的操作
