一、 适用范围

　　YMM8L系列剩余电流断路器（以下简称断路器），主要适用于交流50Hz，额定电压400V，额定电流至800A的配电电网络中，用来对用电设备提供间接接触保护，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线路及电源设备的过载和短路，还可作为线路的不频繁转换和电动机不频繁启动之用。常规的带剩余电流保护断路器的漏电保护模块工作电源取样为二相。本系列断路器为三相，若缺一任一相，断路器漏电保护模块仍能正常工作；额定剩余动作电流l△n及最大断开时间根据实际情况现场可调；可以满足不同场合的使用要求。
　　产品符合：GB/T14048.2标准。

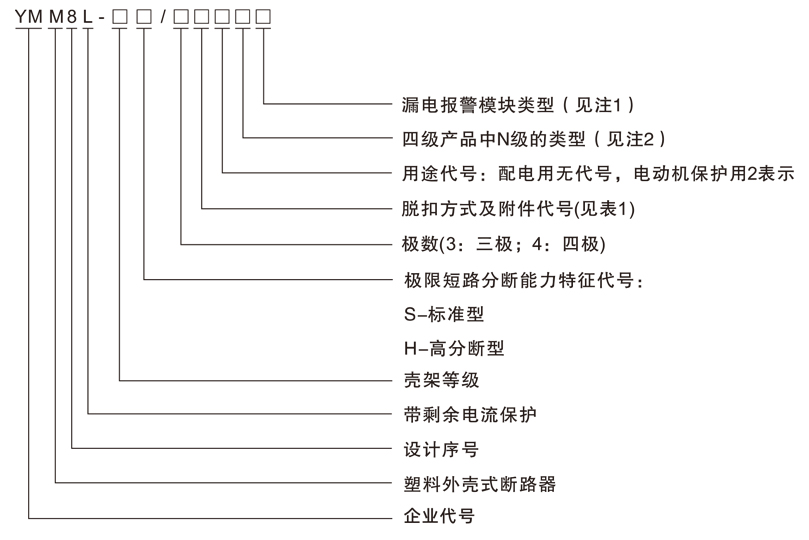

二、 型号及其含义


注1：不带漏电报警专用模块：无代号；
带漏电报警脱扣单元模块用“I”表示；
带漏电报警不脱扣单元模块用“II”表示；
注2：A-N极不安装过电流脱扣器，且N级始终接通，不与其他三级一起合分。
B-N极不安装过电流脱扣器，且N级与其他三级一起合分。

三、 正常的使用、安装和运输条件

正常使用条件：
a）周围空气温度上限不超过+40℃，下限不低于-5℃，24h内的平均值不超过+35℃。
注：在周围空气温度高于+40℃或低于-5℃的条件下使用的断路器应与制造厂协商。
b）安装地点的海报高度不超过2000m；
c）大气的相对湿度在周围最高温度+40℃时不超过50%；在较低的温度下可以有较高的相对湿度（例如
20℃时为90%），并考虑到因温度变化发生的产品表面上的凝露。
正常安装条件：
a）安装条件：一般应垂直安装，也可水平安装（横装）；
b）安装类别：断路器主电路Ⅲ类，控制电路和辅助电路为Ⅱ类；
c）污染等级：3级；
d）外磁场：安装场所附近的外磁场在任何方向不超过地磁场的5倍。

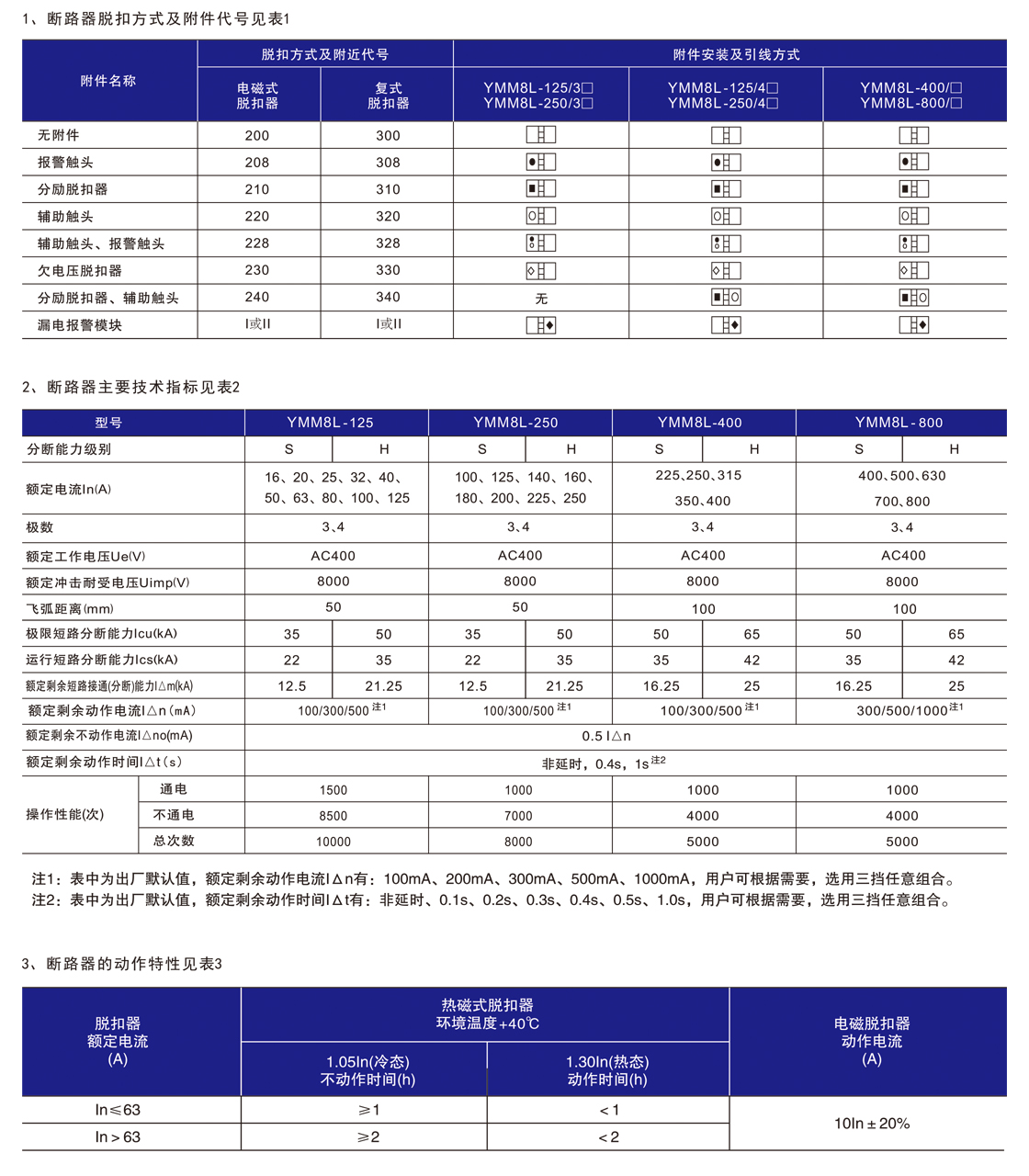

四、 主要技术参数

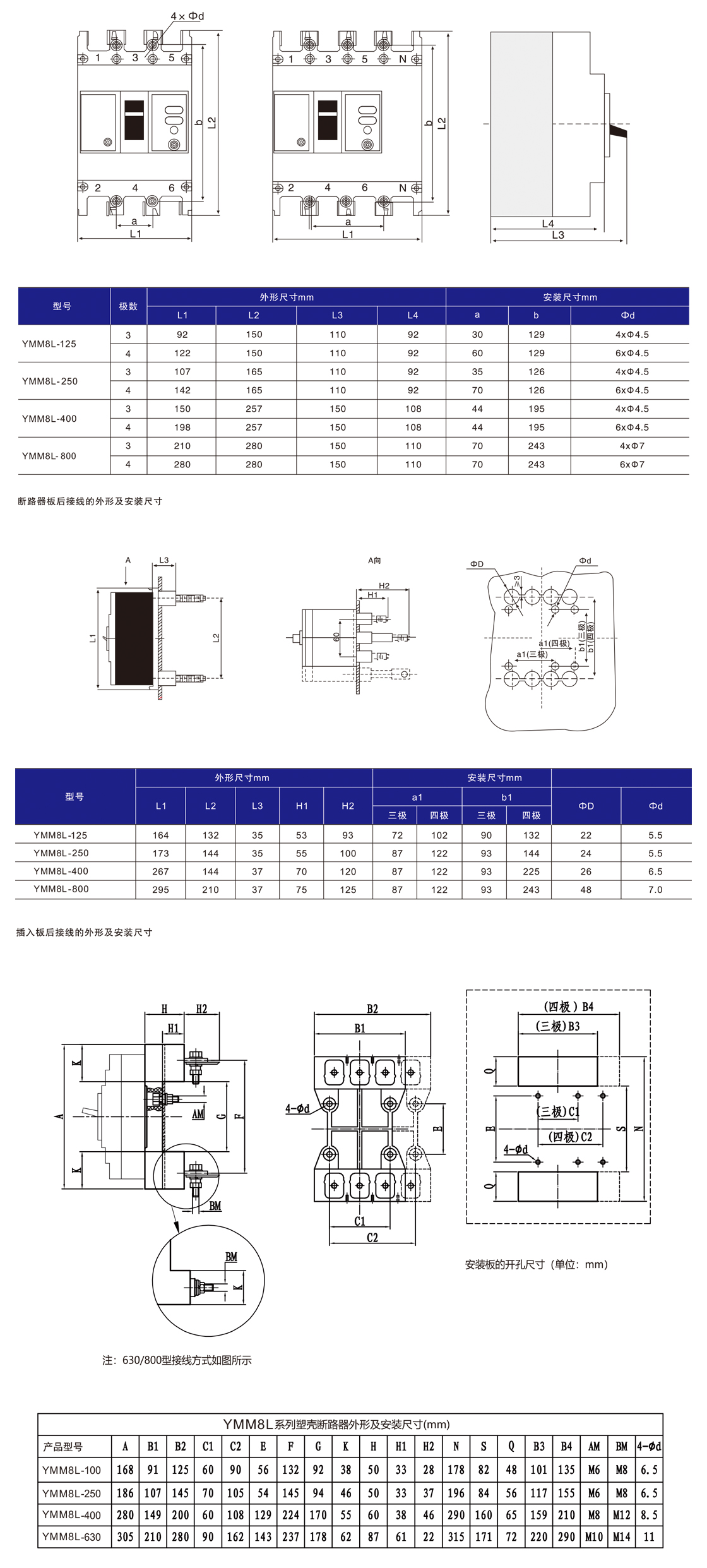

五、外形及安装尺寸

断路器板前接线的外形及安装尺寸
