VSB(ZN63)-12YN手车式户内高压真空断路器
- 联系我们
- 电话：400-101-8218
- 手机：138-6871-9555
- 邮箱：13868719555@163.com
- 网址：http://www.chymgf.com
产品描述
概述
VSB(ZN63)-12YM系列户内手车式高压真空断路器是三相交流50Hz，额定电压为12kV的户内开关设备，可供工矿企业、发电厂及变电站、电气设施的控制和保护之用，并适合于频繁操作的场所。采用操动机构与断路器本体一体化，设计即可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。主回路部分可采用整体固封极柱，以实现断路器小型化、高可靠、免维护，可配用KYN28A-12（GZS）等中置手车式开关柜，固定式也可配用于XGN系列固定式开关柜。

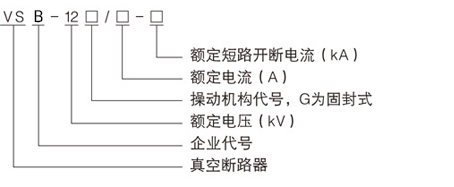

型号含义
正常使用环境
环境温度：不高于40℃，不低于-10℃（允许在-30℃储运）。
海拔高度：不超过1000m。（若需增高海拔，则额定绝缘水平相应提高）
相对湿度：日平均值不大于95%，饱和蒸汽压日平均值MPa，月平均不大于1.8×10.地震烈度：不超过8级。
无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
主要技术参数
|
序号 |
名称 |
单位 |
数据 |
||||
|
1 |
额定电压 |
KV |
12 |
||||
|
2 |
最高工作电压 |
KV |
12 |
||||
|
3 |
额定电流 |
A |
630~1250 |
1250 |
1250 |
||
|
4 |
额定短路开断电流 |
KA |
20 |
25 |
31.5 |
||
|
5 |
额定短路关合电流（峰值） |
KA |
50 |
63 |
80 |
||
|
6 |
额定峰值耐受电流（峰值） |
KA |
50 |
63 |
80 |
||
|
7 |
4S额定短路耐受电流 |
KA |
20 |
25 |
31.5 |
||
|
8 |
额定绝缘水平 |
工频耐压（额定开断前后） |
KV |
42（断口48） |
|||
|
冲击耐压（额定开断前后） |
KV |
75（断口85） |
|||||
|
9 |
额定操作顺序 |
分-0.3S-合分-180S-合分 |
|||||
|
10 |
机械寿命 |
次 |
20000 |
||||
|
11 |
额定短路开断电流开断次数 |
次 |
50 |
||||
|
12 |
操作机构额定合闸电压（直流 |
V |
AC、DC110,220 |
||||
|
13 |
操作机构额定分闸电压（直流 |
V |
AC、DC110,220 |
||||
|
14 |
触头开距 |
mm |
11±1 |
||||
|
15 |
超行程（触头弹簧压缩长度） |
mm |
3.5±0.5 |
||||
|
16 |
三相分、合闸弹跳时间 |
ms |
≤2 |
||||
|
17 |
触头合闸弹跳时间 |
ms |
≤2 |
||||
|
18 |
平均分闸速度 |
m/s |
0.9±1.2 |
||||
|
19 |
平均合闸速度 |
m/s |
0.5±0.8 |
||||
|
20 |
分闸时间 |
最高操作电压下 |
s |
≤0.05 |
|||
|
最低操作电压下 |
s |
≤0.08 |
|||||
|
21 |
合闸时间 |
S |
0.1 |
||||
|
22 |
各项主回路电阻 |
630≤50 |
1250≤45 |
||||
|
23 |
动静触头允许磨损累积厚度 |
ｍm |
3 |
||||

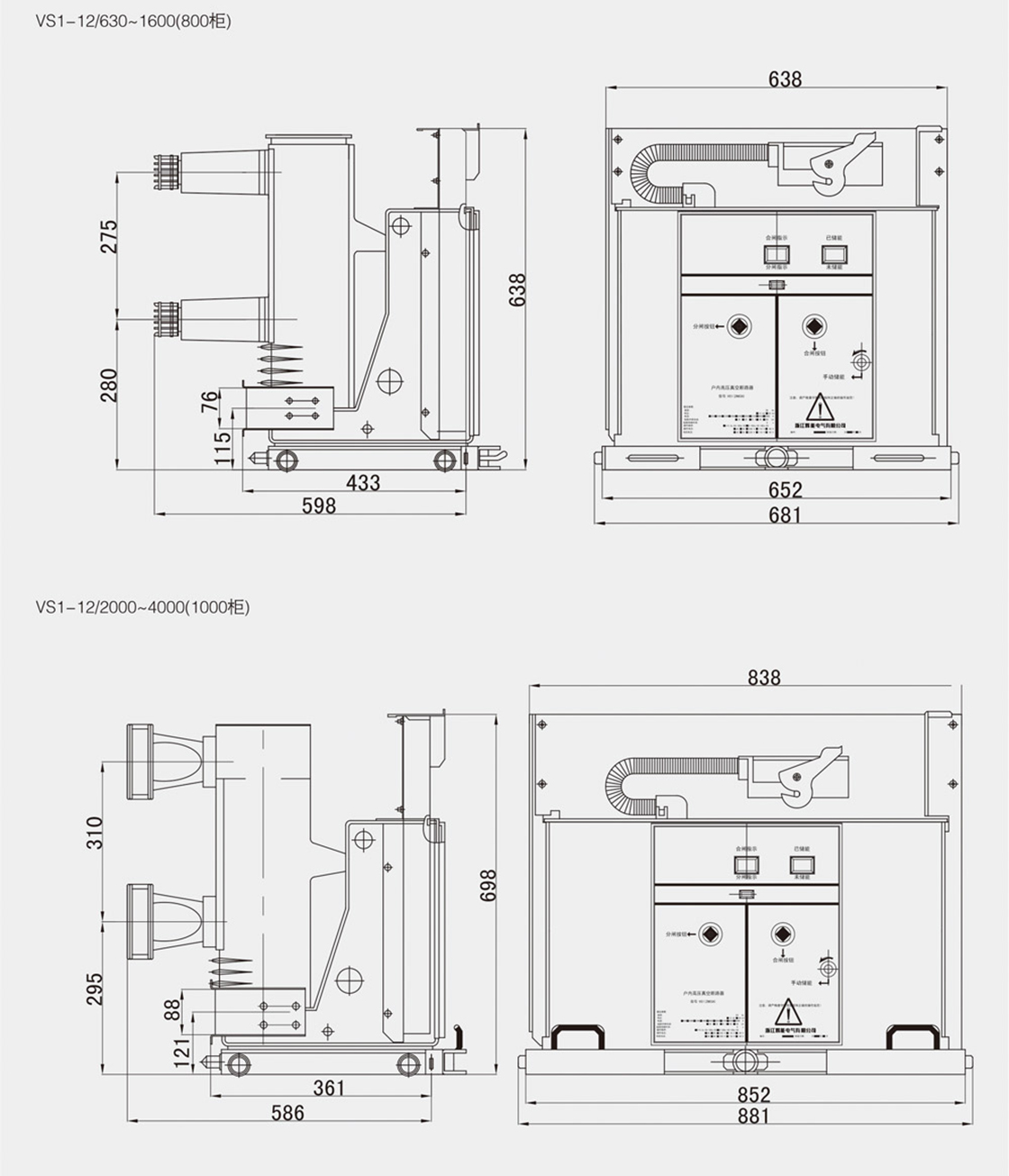

外形及安装尺寸
