DZ30-32小型断路器
- 联系我们
- 电话：400-101-8218
- 手机：138-6871-9555
- 邮箱：13868719555@163.com
- 网址：http://www.chymgf.com
产品描述
工作范围
DZ30-32小型断路器(以下简称断路器)适用于交流 50HZ 或60Hz,额定电压 230V,额定电流至32A的线路中作过载、短路保护,同时也可以在正常情况下作为线路 的不频繁转换之用,尤其适用于工业和商业照明配电系统。
本产品符合GB10963.1、IEC60898-1标准。

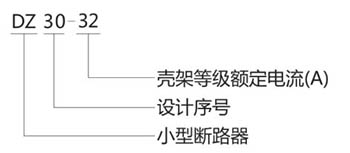

型号及含义
主要技术参数
1分类
按额定电流分:6A、10A、16A、20A、25A、32A共六种;
按极数为带一个保护极的二极断路器;
瞬时脱扣器的型式为C型(5In-10ln)
2主要技术参数及指标。
2.1主要技术参数(见表)
2.2额定运行短路分断能力:3000A
2.3机械电气寿命:大于4000次。
|
额定电流（A） |
起始状态 |
试验电流 |
规定时间 |
预期结果 |
备注 |
|
32A |
冷态 |
1.13In |
t≤1h |
不脱扣 |
- |
|
紧接着前项试验后进行 |
1.45In |
t＜1h |
脱扣 |
在5s内稳定上升到规定值 |
|
|
冷态 |
2.55In |
1s＜t＜60s |
脱扣 |
||
|
冷态 |
5In |
T≤0.1S |
不脱扣 |
通过闭合辅助 开关接通电流 |
|
|
冷态 |
10In |
t＜0.1s |
脱扣 |

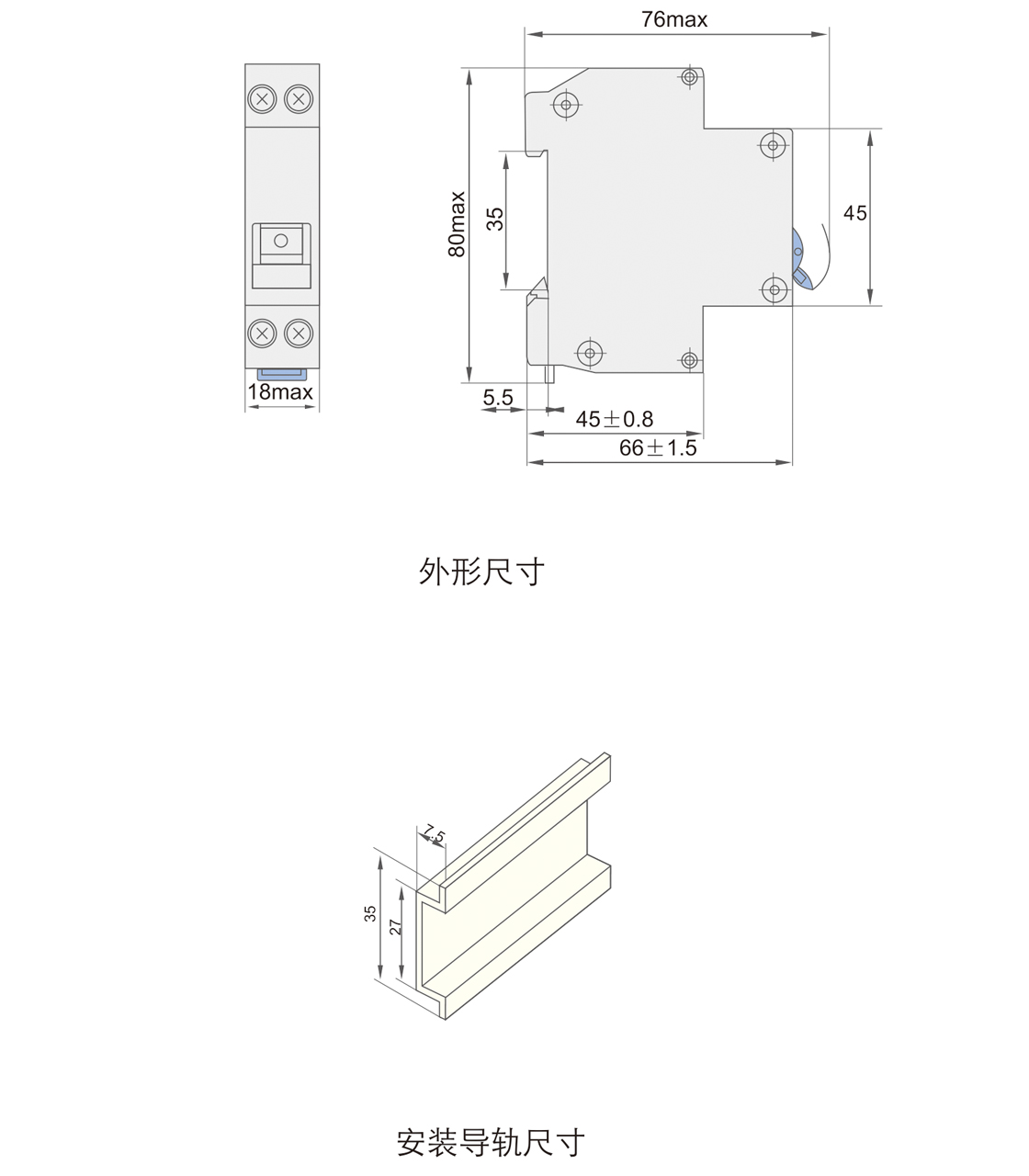

外形及安装尺寸
