YMM8E-630M电子式塑料外壳断路器

产品中心

YMM8E-630M电子式塑料外壳断路器

产品描述


一、用途及适用范围

　　YMM8E系列塑料外壳式断路器(以下简称断路器)，该断路器具有体积小，分断能力高、飞弧短、抗振动的特点。其额定绝缘电压800V，适用于交流50Hz、额定工作电压AC400V，额定电流至1250A及以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路和欠电压等故障的损坏。亦能作线路的不频繁转换和电动机不频繁启动之用。断路器可垂直安装(即竖装)，亦可水平安装(即横装)。 该断路器具有隔离功能。

二、主要特点

YMM8E系列塑料外壳式断路器具有三段保护功能，使用类别为B的断路与连接在同一电路中的其它短路保护装置在短路条件下具有可选择性配合；本断路器具有五种脱扣特性选择，用户可根据负载电流要求对脱扣器进行设置调整；电子脱扣器由断路器自身提供能量，电流信号及控制电源来自安装于断路器内的电流互感器；消防专用具有过载不脱扣只报警功能，当负载电流过载运行时，断路器不脱扣，输出一个无源触点，驱动相应的报警装置；外形尺寸与RIVIM1系列塑料外壳式断路器同规格相同，安装具有互换性。

三、正常使用条件和安装条件

1、安装地点的海拔高度不超过2000m。
2、周围空气温度不超过+40℃，且其24h内的平均温度值不超过+35℃，周围空气温度的下限为-5℃。
3、最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生在产品上凝露应采取特殊的措施。
4、污染等级为3级。
5、断路器主电路的安装类别为Ⅲ类，不接至主电路的辅助电路和控制电路安装类别为Ⅱ。
6、使用类别为A或B。

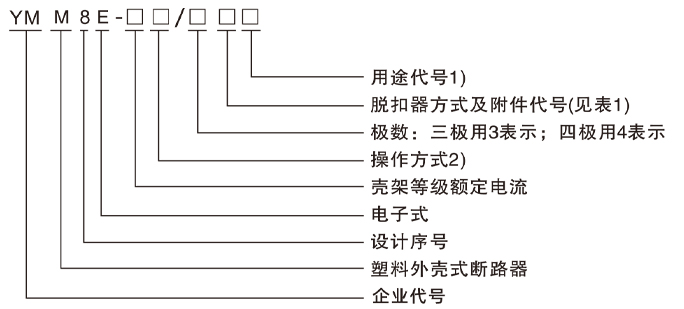

四、型号及含义


注：1）配电用断路器无代号，保护电动机用断路器用2表示。
2）手柄直接操作无代号，电动操作用P表示，转动手柄用z表示。

五、分类


a. 按额定极限短路分断能力的高低，分为标准型(S)、高分断型(H)两种；
b. 按接线方式分为板前接线、板后接线、插入式三种；
c.按产品极数分为三极与四极两种，四极产品的N极不装过电流脱扣器，且N极与其它相极一起台分；
d. 按附属装置分带附属装置和不带附属装置两种：附属装置分内部装置和外部装置：内部装置有分励脱扣器、欠
电压脱扣器、辅助触头、报警触头四种，外部装置有转动手柄操作机构、电动操作机构等。

脱扣方式及附件代表

附件名称

附件代号

脱扣方式

无

300

电子脱扣器

报警触头

308

分励脱扣器

310

辅助触头

320

欠电压脱扣器

330

分励脱扣器+辅助触头

340

分励脱扣器+欠电压脱扣器

350

二级辅助触头

360

辅助触头+欠电压脱扣器

370

报警触头+分励脱扣器

318

报警触头+辅助触头

328

欠电压脱扣器+报警触头

338

辅助触头+报警触头+分励脱扣器

348

两组辅助触头+报警触头

368

欠电压脱扣器+辅助触头+报警触头

378

注1、YMM8E-100、225附件只有308、310、320、330、328规格；
2、YMM8E-400三极附件只有308、310、320、330、328规格；
3、YMM8E-400四极附件无350、318、338、348、378规格；

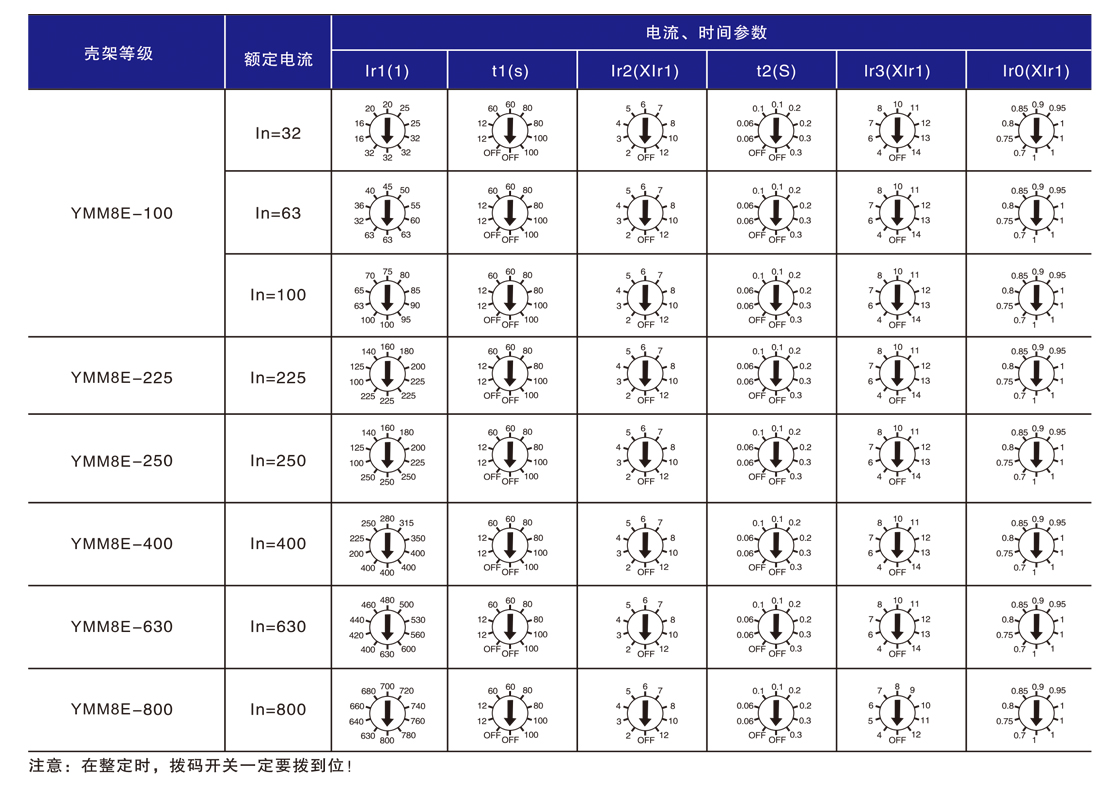

注：
1、过载长延时动作电流Ir1调整，根据断路器不同的额定电流，可进行4-10档调整；
2、长延时动作时间t1调整，可进行4档调整；
3、短路短延时动作电流Ir2调整，可进9档调整；
4、短延时动作时间t2调整，可进行4档调整；
5、短路瞬时动作电流Ir3调整，可进行9档调整；
6、预报警动作电流Ir0调整，可进行7档调整。

六、主要技术参数


1、智能控制器的整定范围见表2

整定项目

整定值范围

过载长延时整定值

电流整定值lr1

(30~100)A,(100~250)A,(200~400)A,(400~630)A,(630~800)A,(800~1250)A

时间整定值t1

(12、60、80、100)s

短路短延时整定值

电流整定值lr2

(2~12)In

时间整定值t2

(0.06、0.1、0.2、0.3)s

短路瞬时整定值

电流整定值lr3

(4~14)In


断路器的主要技术数据见表3

型号

YMM8E-100

YMM8E-250

YMM8E-400

YMM8E-630

YMM8E-800

YMM8E-1250

壳架电流Inm(A)

100

250

400

630

800

1250

分段能力

L

M

L

M

L

M

M

H

M

H

H

额定电流In(A)

63,80,100

225,250

300,400

500,630

700,800

1000,1250

极数

3,4

3,4

3,4

3,4

3,4

3,4

3,4

3,4

3,4

3,4

3,4

额定工作电压Ue(V)

AC400

额定绝缘电压Ui(V)

800

额定冲击耐受电压Uimp(V)

8000

额定极限短路分段能力Icu(kA)

50

85

50

85

65

100

65

100

65

100

80

额定运行短路分段能力Ics(kA)

35

50

35

50

42

65

42

62

42

62

50

额定短时耐受电流Icw/0.5s(kA)

-

-

5

8

10

15/1S

使用类别

A

A

B

B

B

B

飞弧距离(mm)

≤50

≤50

≤100

≤100

≤100

操作性能

通电(次)

1500

1000

1000

500

500

500

不通电(次)

8500

7000

4000

3000

3000

3000


3、脱扣器的特性
a.电子脱扣器特性
具有过载长延时反时限、短路短延时反时限、短路短延时定时限，短路瞬时动作等保护功能，可由用户自行设定组成所需的保护特性。
b.过载长延时反时限保护动作特性见表4。
c.短路短延时保护动作特性见表5。
d.短路瞬时保护动作特性见表6。

控制器类型

基本型

智能通讯型、编程通讯型、液晶型

电流

动作时间

1.05lr1

2小时内不动作

1.3lr1

≤1h动作

2lr1

Inm=100A、250A整定时间t1(s)

t1=(12、60、80、100)s

12s-100s(最大进步1s)

Inm=400A、630A、800A整定时间t1(s)

t1=(12、60、80、100)s

12s-100s(最大进步1s)

热记忆

30min，断电可清除(该功能为智能通讯型和编程通讯型可选功能)

1. 动作时间符I²T1=(2Ir1)²t1(1.2Ir1≤I＜Ir2)；
2.动作时间允许差为±20%；
3.可返回时间不小于动作时间的70%。

短延时过电流保护特性

电流

动作时间

Ir2≤I＜1.5Ir2

反时限

I²T2=(1.5Ir2)²t2

1.5Ir2≤I＜Ir3

定时限

整定时间t2(s)

0.06

0.1

0.2

0.3

允差(s)

±0.02

±0.03

±0.04

±0.06

可返回时间(s)

0.21

注：反时限动作时间允差±20%。

短路瞬时保护动作特性

额定电流

100、225(250)

400、630

800

整定电流

Ir3=4、6、7、8、10、
11、12、13、14

Ir3=4、6、7、8、10、
11、12、13、14

Ir3=4、5、6、7、8、
9、10、11、12

动作特性

I≤0.85Ir3不动作
I≥1.15Ir3动作


4、附属装置的技术数据
a. 辅助触头和报警触头的额定值见表

分类

壳架等级额定电流
Inm(A)

约定发热电流
Ith(A)

额定工作电流Ie(A)

AC400V

DC220V

辅助触头

Inm≤400

3

0.3

0.15

Inm≥400

3

0.4

0.15

报警触头

100≤Inm≤800

3

0.3

0.15


b. 控制电路脱扣器及电动机构的额定控制电源电压(Us)和额定工作电压(Ue)见表8

类型

额定电压(V)

AC50Hz

DC

脱扣器

分励脱扣器

Us

220/380

110、220

欠电压脱扣器

Ue

220/380

-

电动机构

Us

220/380

110、220

c. 分励脱扣器的外加电压介于额定控制电源电压70%~100%之间时，应可靠分断断路器。
d. 当电源电压下降到欠电压脱扣器额定工作电压的70%~35%范围之内，欠电压脱扣器能可靠地分断断路器；当电
源电压低于欠电压脱扣器额定工作电压的35%时，欠电压脱扣器能防止断路器闭合，当电源电压高于欠电压脱扣器
额定工作电压的85%时，欠电压脱扣器能保证断路器可靠闭合。
e. 电动操作机构茌额定频率下，电源电压在85%~110%之间时，能可靠闭合断路器。


七、外形和安装尺寸


1、外形尺寸见图3~图6及表
(1)板前接线外形尺寸见图3(x-x、Y-Y为三极断路器中心)

型号

YMM8E-100

YMM8E-250

YMM8E-400

YMM8E-630

YMM8E-800

板前接线

W

92

107

150

210

W1

60

70

96

140

L

150

165

257

280

L1

100

132

220

240

L2

132

144

244

243

H

93

90

107

116

H1

112

110

147

155

H2

29

24

38

46

H3

12

5

9.5

15

H4

4

4

6.5

5

E

55

65

92

83

F

25

25

68

68

G

18

22

30

44

W2

122

142

198

280

W3

90

105

144

210

M1

M8

M8

M10

M10

M12

(2)板后接线外形尺寸见图4图5
(3)插入式板前接线外形尺寸见图6
(4)插入式板后接线外形尺寸见图7

型号

YMM8E-100

YMM8E-250

YMM8E-400

YMM8E-630

YMM8E-800

板后接线

L4

164

173

267

295

H5

53

55

68

84

H6

93

100

128

-

H7

35

35

37

37

M1

M8

M8

M10

M10

M12

d

-

8.5

10.5

13

t

-

-

8.5

16

插入式接线

L6

168

183

279

296

H8

50

50

60

61

H9

64

72

84

97

H10

76

87

107

148

H11

18

18

21

16

M1

M8

M8

M10

M10

M12

M2

M6

M6

M6

M8

M8

L7

220

252

357

-

L8

250

276

387

-

2、安装板开孔尺寸
(1)板前接线安装板开孔尺寸见图8(X-X、Y-Y为三极断路器中心)

型号

YMM8E-100

YMM8E-250

YMM8E-400

YMM8E-630

YMM8E-800

极数

3

4

3

4

3

4

3

4

3

安装板开孔
尺寸(mm)

A

30

35

44

70

70

B

129

126

194

243

303

d

4.5

4.5

7

7

7

(2)板后接线安装板开孔尺寸见图9(X-X、Y-Y为三极断路器中心)

型号

YMM8E-100

YMM8E-250

YMM8E-400

YMM8E-630

YMM8E-800

极数

3

4

3

4

3

4

3

4

3

4

安装板开孔
尺寸(mm)

A

60

-

70

-

96

-

140

-

A1

-

90

-

105

-

144

-

210

B

72

-

87

-

124

-

178

-

B1

-

102

-

122

-

172

-

248

C

90

93

164

158

D

132

144

224

243

Φ1

22

24

32

48

Φ2

5.5

5.5

6.5

7

型号

YMM8E-100

YMM8E-250

YMM8E-400

极数

3

3

3

安装板开孔
尺寸(mm)

A

92

107

150

B

60

70

60

C

56

54

129

D

38

63.2

62

E

92

94

109

d

6.5

6.5

8.5

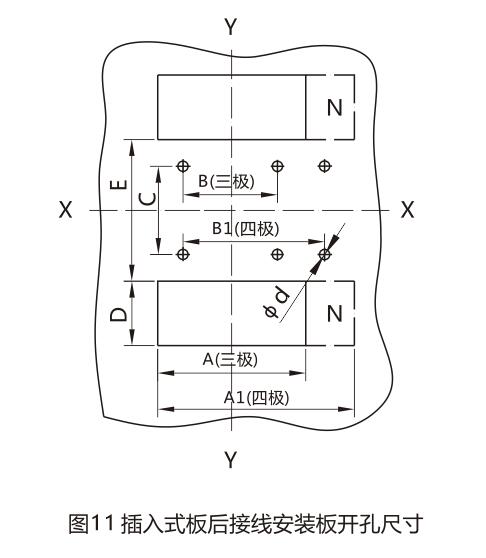

(4)插入式板后接线安装板开孔尺寸图10(X-X、Y-Y为三极断路器中心)



型号

YMM8E-100

YMM8E-250

YMM8E-400

YMM8E-630

YMM8E-800

极数

3

4

3

4

3

4

3

4

3

4

安装板开孔
尺寸(mm)

A

94

-

110

-

152

-

215

-

A1

-

125

-

145

-

200

-

283

B

60

-

70

-

60

-

140

-

B1

-

90

-

105

-

108

-

210

C

56

54

129

143

D

48

58

65

65

E

90

88

166

183

d

6.5

6.5

8.5

10
